Hochgeschwindigkeitsmaschine für das Formen von Purlin-Rollen

Produkt-Beschreibung

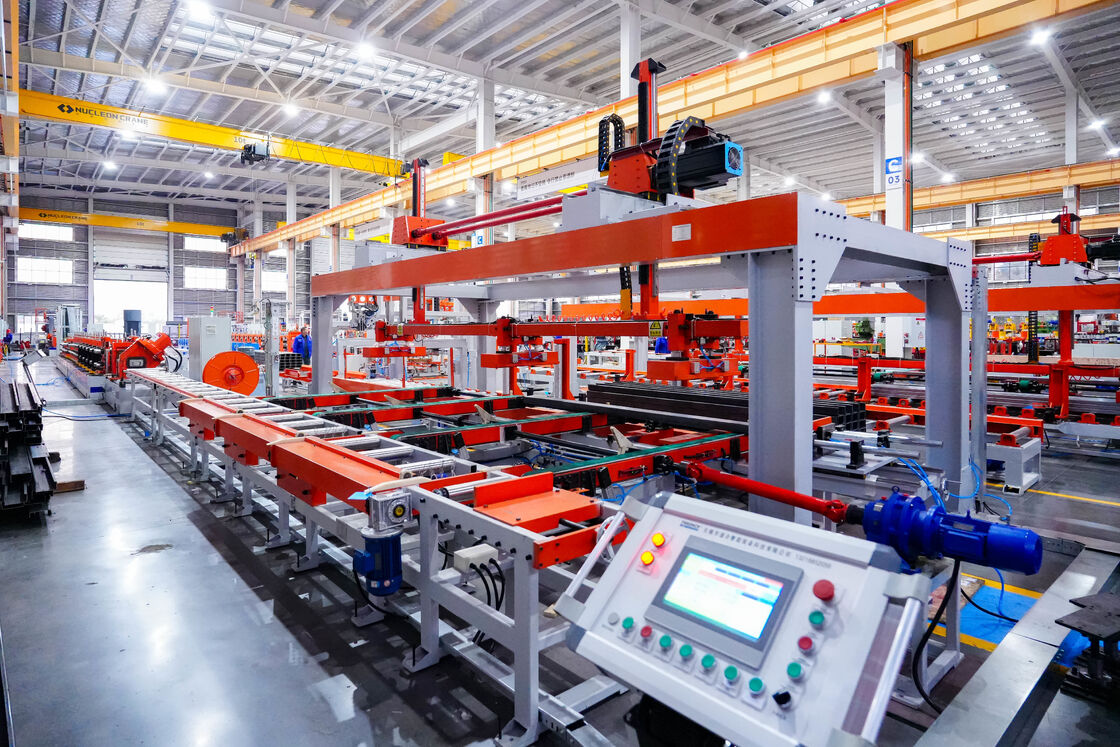

Hochgeschwindigkeits-C-Purlin-Rollformmaschine

  Die Hochgeschwindigkeits-C-Purlin-Rollformmaschine ist eine integrierte automatische Produktionslinie, die Abwickeln, Richten, Rollformen, automatisches Stanzen/Schneiden und die Entladung von Fertigprodukten integriert. Sie wurde speziell für die hocheffiziente Produktion von C-förmigen Stahlpfetten in Stahlbaugebäuden, Photovoltaik-Unterstützungen und anderen Bereichen entwickelt und zeichnet sich durch drei Kernvorteile aus: hohe Geschwindigkeit, hohe Präzision und hohe Stabilität, geeignet für die kontinuierliche Umformung von Metallblechen mit einer Dicke von 0,8 mm bis 4,0 mm.

• Abwickeln & Spannungskontrolle Hydraulischer / elektrischer Abwickler (Kapazität 5–15 Tonnen) mit automatischem Abwickeln. Das Spannungskontrollsystem verhindert Bandabweichungen und gewährleistet eine stabile Zuführung.
• Richten & Führen Die Mehrwalzen-Richteinheit eliminiert Blechverzug; seitliche Führungsvorrichtungen gewährleisten eine präzise Positionierung für stabiles Formen.
• Servo-Zuführung & Vorstanzen (Optional) Servogesteuertes Zuführungssystem mit synchroner hydraulischer Stanzeinheit, das Montagebohrungen, Verdrahtungsbohrungen und kundenspezifische Bohrungen verarbeiten kann.
• Mehrständiges Rollformen 18–24 Gruppen von hochpräzisen Formständern. Die Walzen bestehen aus GCr15-Lagerstahl oder D2-Werkzeugstahl, gehärtet auf HRC 58–62, und formen das Band schrittweise zu standardmäßigen C-förmigen Profilen mit gleichmäßiger Spannungsverteilung und geringem Rückfedern.
• Hochgeschwindigkeits-Fliegende Schere / Hydraulisches Schneiden Hochgeschwindigkeits-Fliegende Schersystem mit einer Schnittgenauigkeit von ±0,5–1,0 mm, das eine unterbrechungsfreie kontinuierliche Produktion unterstützt.
• Entladung von Fertigprodukten Automatischer Förder- und Stapeltisch für geformte C-Pfetten, der das Umschalten von Länge und Spezifikationen per Knopfdruck unterstützt.

  Kundenspezifisch	Kundenspezifisch	Herkunft	China
  Dicke des gewalzten Bandes	1,5-3,0 mm	Breite des gewalzten Bandes	100-400 mm
  Außendurchmesser der gewalzten Bandstahlspule	1300 mm bis 1800 mm	Maximales Gewicht der gewalzten Bandstahlspule	6 Tonnen
  Maximale bearbeitbare Länge des Fertigprodukts	1 m - 12 m	Geradheitsfehler des gewalzten Werkstücks	≤±1 mm/6000 mm
